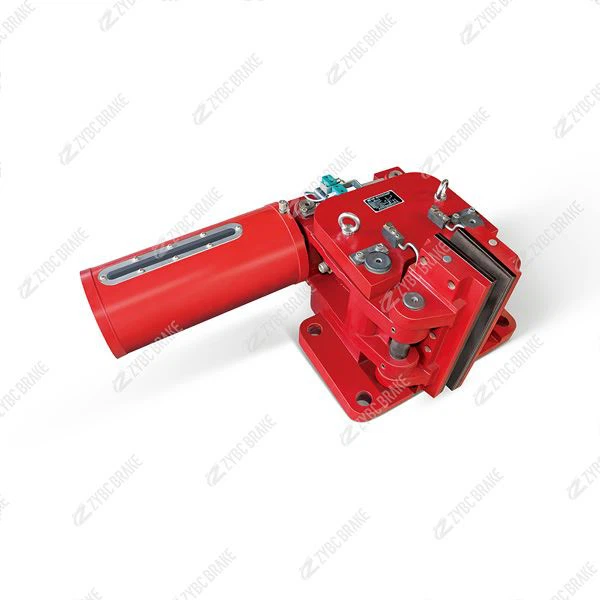

Freni di sicurezza serie SBD-C
SCHEMA E DIMENSIONE DI INSTALLAZIONE SCHEMA DI INSTALLAZIONE SCHEMA DI ATION ● Coppia frenante: M=μ * d1 * F (Nm) ● Init: u-valore del coefficiente di attrito μ=0,36 d1 diametro di attrito del disco d1=D-220 (mm) F -totale forza di serraggio (KN) ● Note: 1) D- Diametro disco freno per D≥Ø1800 (mm) 2) d2-d2=max. ammissibile...
Descrizione
DIMENSIONE DEL PROFILO E DI INSTALLAZIONE
DIAGRAMMA DI INSTALLAZIONE
INSTALLARE IL DIAGRAMMA ATION
● Coppia frenante: M=μ * d1 * F (Nm)
● Init: u-il valore del coefficiente di attrito μ=0,36
diametro d'attrito disco d1 d1=D-220 (mm)
Forza di serraggio F-totale (KN)
● Note: 1) D- Diametro disco freno per D≥Ø1800 (mm)
2) d2-d2=max. diametro del tamburo o mozzo consentito d2=D - 500 (mm)

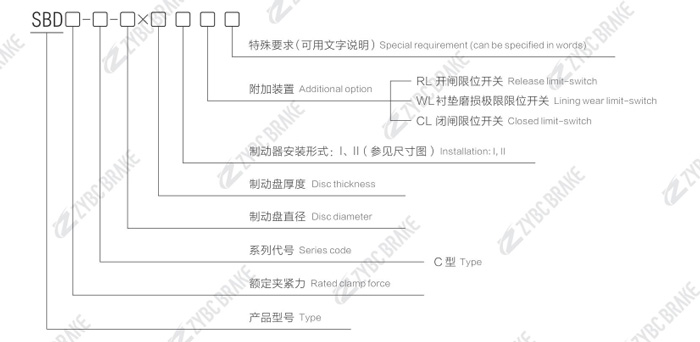

MARCHIO D'ORDINE
ESEMPIO DI ORDINE
ESEMPIO DI ORDINE
● SBD365-C-2200 * 40IRL Forza di serraggio la sua pinza nominale è 365KN con finecorsa di sblocco e freno di sicurezza di tipo C per l'installazione di fversion. Il diametro del disco del freno è di 2200 mm e lo spessore del disco è di 40 mm.
DATI TECNICI E DIMENSIONI DEI FRENI DI SICUREZZA SERIE SBD-C
● 1) I tipi originali di freni di sicurezza SBD □ - serie C sono FFS.
● 2) Coefficiente di attrito: statico 0,4, dinamico 0,36.
● Nota: le dimensioni del tipo e della struttura specifici devono essere mantenute.
