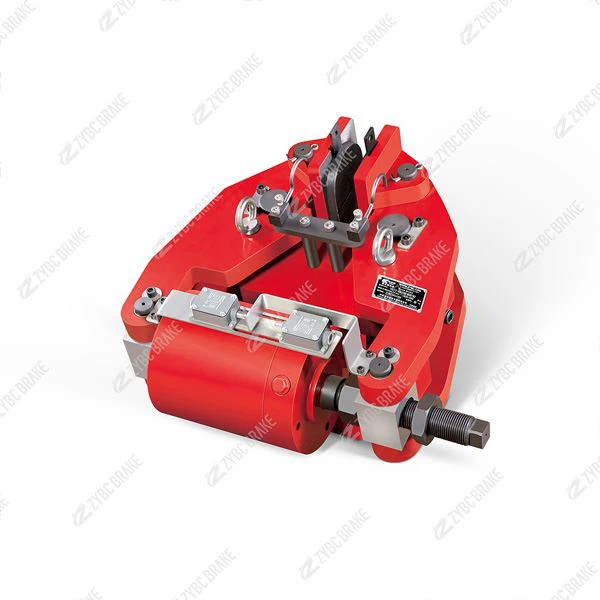

Freni di sicurezza serie SBD-A

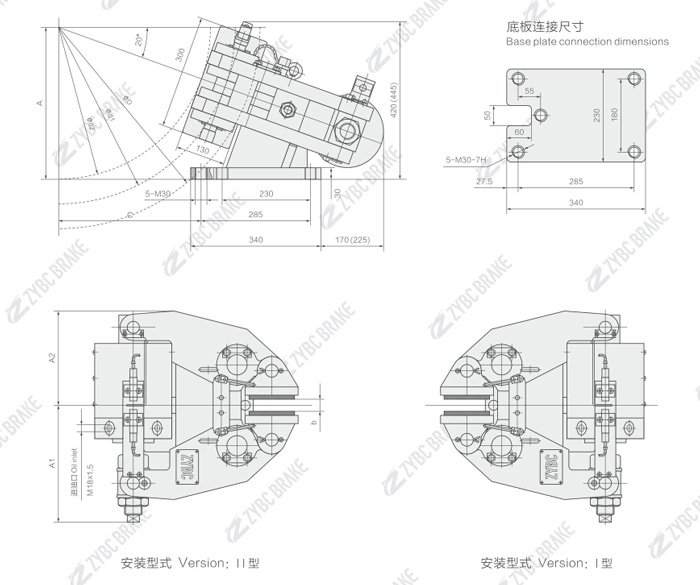

DIMENSIONE DEL PROFILO E DI INSTALLAZIONE

Nota: le dimensioni tra parentesi sono utilizzate nell'SBD315-A.

DIAGRAMMA DI INSTALLAZIONE

DIAGRAMMA LISTA ISTALLALE Diagramma di installazione
● Coppia frenante: M=μ * d1 * F (Nm) (
● Init: u-il valore del coefficiente di attrito μ=0,36
diametro d'attrito disco d1 d1=D-135 (mm)
o D-155 (mm) (il ltter è utilizzato specialmente in SBD315-A)
Forza di serraggio F-totale (KN)
● Note: 1) Diametro del disco D-Brake per Φ800≤ΦD≤Φ1800 (mm)
2) d2 -d2=max. diametro del tamburo o mozzo consentito d2=D- 270 (mm)

MARCHIO D'ORDINE

ESEMPIO DI ORDINE

● SBD250-A-1600 * 30 IRL indica che la sua forza di serraggio nominale è 250KN con finecorsa di rilascio e freno di sicurezza di tipo A per l'installazione di Iversion. Il diametro del disco del freno è di 1600 mm e lo spessore del disco è di 30 mm.

DATI TECNICI E DIMENSIONI DEI FRENI DI SICUREZZA SERIE SBDO-A

Nota: i tipi originali di freni di sicurezza serie SBD-A sono SBD.
