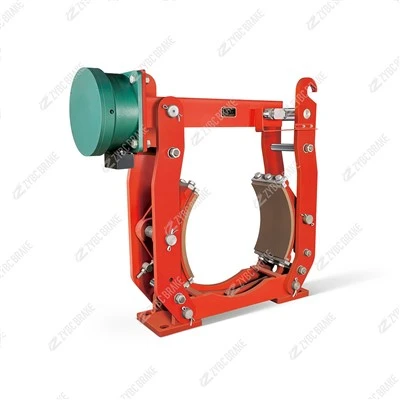

Freno a tamburo elettromagnetico MW160-80

Freno a tamburo elettromagnetico MW160-80

MW160-80 appartiene alla serie MWfreno a tamburo elettromagnetico a molla normalmente chiuso-applicato; MW=Tipo elettromagnetico CA,MWZ160-80 è una variante alimentata a corrente continua.

160: Diametro tamburo freno abbinato: 160 mm

80: Coppia frenante nominale: 80 N·m Conforme allo standard industriale nazionaleJB/T7685-2006, è un freno a blocco-a risparmio energetico con risposta rapida, ampiamente utilizzato per l'arresto di sicurezza e il mantenimento statico di apparecchiature di sollevamento, trasportatori e metallurgiche.

2. Principio di funzionamento (Fail-Safe: spegnimento-frenatura, accensione-al rilascio)

Condizione di frenatura (interruzione di corrente/blackout)

Quando l'elettromagnete perde potenza, l'aspirazione magnetica scompare; le molle di compressione principali precaricate spingono i due bracci del freno verso l'esterno, bloccando saldamente le ganasce del freno-prive di amianto sulla superficie esterna del tamburo del freno da 160 mm. L'attrito genera la coppia nominale per bloccare il tamburo e arrestare automaticamente la rotazione (progetto di sicurezza fondamentale per impedire la caduta del carico in caso di interruzione di corrente).

Condizione di rilascio (alimentazione sotto tensione)

Dopo l'accensione, l'elettromagnete produce una forte attrazione magnetica per superare il precarico della molla, separando i bracci del freno; le guarnizioni dei freni si separano dalla superficie del tamburo con un gioco uniforme, l'attrezzatura funziona liberamente. Il gioco delle ganasce del freno e il precarico della molla possono essere regolati con precisione tramite bulloni di regolazione per compensare l'abrasione delle guarnizioni.

3. Parametri tecnici principali di MW160-80

表格

4. Caratteristiche strutturali e prestazionali

Rivestimento di attrito del tipo a morsetto-a sostituzione rapida-: pastiglie integrali stampate non in amianto-, nessuna necessità di smontare l'intero corpo del freno per la sostituzione, eco-friendly e costi di manutenzione bassi.

Cuscinetti delle cerniere auto-lubrificanti: Tutti i punti di articolazione dell'oscillazione sono dotati di cuscinetti-autolubrificati-senza manutenzione, elevata efficienza di trasmissione e lunga durata.

Meccanismo di retrazione uniforme: Il design a doppia-scarpa con spazio uniforme evita il trascinamento della fodera su un-lato e l'usura irregolare.

Risposta di frenata rapida: Velocità di azione a livello di millisecondi-, frequenza operativa più elevata rispetto ai freni idraulici a propulsione, adatta per condizioni di lavoro di avvio-arresto frequenti.

Elettromagnete-a risparmio energetico: Basso consumo energetico di mantenimento dopo l'inserimento dell'armatura-, aspirazione stabile e basso rumore di funzionamento.

Telaio in fusione compatta: Base e braccio del freno in acciaio fuso ad alta resistenza-, forte anti-deformazione sotto carico frequente alternato.

5. Condizioni ambientali operative consentite

Temperatura ambiente: -25 gradi ~ +40 gradi

Umidità relativa dell'aria: inferiore o uguale al 90%, senza condensa

Altitudine di lavoro: inferiore o uguale a 1000 m sul livello del mare

Ambiente: assenza di gas esplosivi, vapori corrosivi o polvere conduttiva; rivestimento antiruggine personalizzato disponibile per siti umidi/esterni.

6. Principali campi di applicazione

• Macchine di sollevamento: piccoli paranchi elettrici, carriponte, argani per carico, frenatura di stazionamento antiscivolo
• Trasporto di prodotti sfusi: nastri trasportatori, elevatori a tazze anti-arresto di emergenza fuori controllo
• Metallurgia e estrazione mineraria: decelerazione della trasmissione ausiliaria e mantenimento statico per trasmissioni a rulli di piccole dimensioni
• Macchine edili: mini apparecchiature di avvolgimento, freno di sicurezza per macchine di lavorazione industriale leggera
