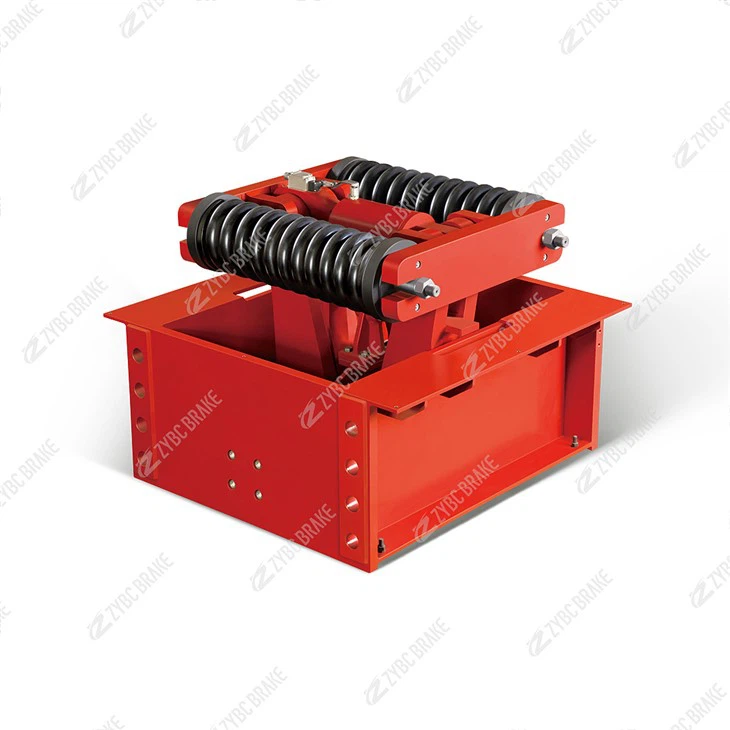

Morsetti per binari idraulici serie YJGQ



1. Panoramica della serie e funzioni principali

La serie YJGQ (Y=Hydraulic, J=Rail, G=Clamping, Q=Heavy-Duty) è progettata per soddisfare le esigenze di sicurezza dei macchinari montati su rotaia-operanti in ambienti difficili o ad alto-rischio. Le sue funzioni principali sono adattate ai-requisiti operativi e di sicurezza specifici del settore ferroviario:

Blocco tempesta/vento: Protezione dei meccanismi di traslazione della gru da forti carichi di vento (fino a 30 m/s) per evitare il "rail walking" o il ribaltamento laterale-fondamentale per le gru portuali all'aperto e i veicoli ferroviari-in piazzali aperti.

Tenuta statica della rotaia: Bloccaggio dei macchinari in posizione durante la manutenzione, carico/scarico del carico o interruzioni di corrente, garantendo stabilità anche su binari leggermente inclinati (inferiore o uguale a 4 gradi).

Anti-spostamento di emergenza: Si attiva automaticamente in caso di guasto del sistema idraulico, perdita di potenza o velocità eccessiva dell'attrezzatura per ridurre al minimo lo spostamento e proteggere il personale/la proprietà.

Con forze di bloccaggio comprese tra 40 e 250 kN e compatibilità con i profili ferroviari standard (43-75 kg/m), la serie è ottimizzata per macchinari montati su rotaia da medi-a-pesanti- (40-500 tonnellate) in porti, acciaierie, scali ferroviari e cantieri edili.

2. Principio di funzionamento

La serie YJGQ opera su aprincipio-di sicurezza(bloccaggio a molla-, rilascio idraulico), garantendo la capacità di bloccaggio anche in caso di guasto del sistema idraulico primario. Il suo ciclo di lavoro comprende quattro stati chiave, con particolare attenzione all'interblocco di sicurezza e al mantenimento della pressione:

2.1 1. Aggancio del morsetto (stato di blocco)

Bloccaggio-a molla: Quando la macchina è ferma (ad esempio parcheggiata, in manutenzione), il sistema idraulico è depressurizzato. Le molle interne di ritorno ad alta tensione- (calibrate su una forza di 5–30 kN) si espandono, spingendo un pistone e un meccanismo di collegamento.

Chiusura della mascella: Il collegamento guida due ganasce di bloccaggio simmetriche verso la rotaia, con componenti a forma di cuneo- che amplificano la forza della molla di 3-4 volte. Ciò genera una forza di bloccaggio di 40–250 kN, premendo saldamente i cuscinetti di attrito delle ganasce contro l'anima e la testa della rotaia.

Blocco antiscivolo-: L'attrito tra i pattini (μ maggiore o uguale a 0,55) e la guida previene lo slittamento, mentre l'angolo auto-bloccante del meccanismo a cuneo (7 gradi –11 gradi) garantisce che il morsetto rimanga innestato anche se forze esterne (ad esempio, vento) agiscono sul macchinario.

2.2 2. Morsetto di rilascio (stato di viaggio)

Attivazione della pressione idraulica: Quando la macchina deve spostarsi, il sistema di controllo attiva la stazione idraulica. Una pompa idraulica genera pressione (10–22 MPa), che viene trasmessa al cilindro idraulico della pinza tramite elettrovalvole e tubi ad alta-pressione.

Superare la Forza della Primavera: La pressione idraulica spinge il pistone contro le molle di ritorno, comprimendole e ritraendo il collegamento. Ciò allontana le ganasce di bloccaggio dalla rotaia, creando uno spazio di 15–25 mm per evitare il contatto durante la corsa.

Conferma dell'interblocco: Un finecorsa installato sulla pinza rileva quando le ganasce sono completamente aperte, inviando un segnale al sistema di controllo della macchina. Solo dopo questa conferma il circuito di traslazione della macchina principale (es. gru) viene sbloccato, consentendone il movimento.

2.3 3. Mantenimento e compensazione della pressione

Compensazione delle perdite: A causa di potenziali perdite interne nel sistema idraulico, il gioco delle ganasce potrebbe diminuire nel tempo durante la corsa. Quando il gioco scende a una soglia preimpostata (inferiore o uguale a 8 mm), l'interruttore di finecorsa attiva il riavvio della pompa idraulica.

Ripristino della pressione: La pompa fornisce olio idraulico al cilindro, -estendendo nuovamente il pistone e ripristinando il gioco delle ganasce nell'intervallo di corsa sicuro (15–25 mm). Ciò garantisce l'assenza di attrito tra la morsa e la guida durante il movimento della macchina.

2.4 4. Intervento di emergenza (stato di errore)

Risposta al guasto del sistema: In caso di perdite del sistema idraulico, perdita di potenza o arresto di emergenza, la pressione idraulica diminuisce istantaneamente. Le molle di ritorno si espandono in meno di 0,6 secondi, spingendo le ganasce a bloccare la rotaia.

Sicurezza di backup: È possibile installare accumulatori idraulici opzionali (caricati con azoto-) per fornire una pressione temporanea per il rilascio di emergenza (se necessario) o per garantire che la pinza rimanga agganciata stabilmente fino alla risoluzione del guasto.

3. Struttura principale e componenti chiave

La serie YJGQ presenta un design robusto e adattabile al binario-con cinque sottosistemi critici, ottimizzati per affidabilità e facilità di manutenzione:

3.1 1. Unità di attuazione idraulica (nucleo di potenza)

Cilindro idraulico: Un cilindro in acciaio a singolo-effetto (alesaggio: 63–180 mm) con guarnizioni FKM, classificato per 10–22 MPa. Converte la pressione idraulica in forza lineare per controllare il rilascio delle ganasce.

Gruppo valvole di controllo: Integra elettrovalvole 3/2 (per l'attivazione/disattivazione della pressione), valvole di sicurezza (per prevenire la sovrapressione) e valvole di ritegno (per mantenere la pressione). I modelli-per carichi pesanti aggiungono sensori di pressione per il monitoraggio-in tempo reale.

Interfaccia della stazione idraulica: Progettato per il collegamento all'impianto idraulico esistente del macchinario o a una piccola stazione idraulica dedicata (potenza motore: 0,75–3,0 kW), garantendo un'integrazione flessibile.

3.2 2. Gruppo di bloccaggio della rotaia (nucleo di presa)

Ganasce di serraggio: Due ganasce simmetriche in ghisa sferoidale (QT500) o acciaio fuso, con cuscinetti di attrito sostituibili. Il profilo della ganascia è lavorato con precisione-per adattarsi alle teste delle rotaie standard (altezza 140–190 mm), garantendo la massima area di contatto.

Cuscinetti di attrito: Cuscinetti in gomma-composito metallico o ceramica-ad alta resistenza con coefficiente di attrito (μ maggiore o uguale a 0,55) e resistenza all'usura fino a 12.000 ore di lavoro. I cuscinetti sono imbullonati alle ganasce per una facile sostituzione.

Amplificatore della forza del cuneo: Cunei in acciaio (HRC 40–45) tra il pistone e il collegamento delle ganasce, che amplificano la forza della molla per generare un'elevata forza di serraggio senza aumentare le dimensioni della molla.

3.3 3. Meccanismo della molla di ritorno (nucleo di sicurezza)

Molle di compressione ad alta-tensione: 1–2 molle in acciaio al manganese-(forza totale: 5–30 kN) alloggiate nel corpo del morsetto. Il loro precarico è regolabile tramite dadi filettati per regolare con precisione-la forza di serraggio per i diversi pesi delle rotaie.

3.4 4. Sistema di interblocco e rilevamento (nucleo di controllo)

Interruttori di limite: Due sensori di posizione (uno per "completamente aperto", uno per "spazio ridotto") che inviano segnali al PLC del macchinario. Ciò garantisce che la macchina principale possa spostarsi solo quando le ganasce sono aperte e attiva la compensazione della pressione se lo spazio è insufficiente.

Manometro (opzionale): un manometro idraulico installato sul gruppo valvole per visualizzare la pressione del sistema-in tempo reale, facilitando il monitoraggio manuale e la risoluzione dei problemi.

3.5 5. Componenti di protezione e montaggio (Durability Core)

Custodia-resistente agli agenti atmosferici: Un involucro sigillato in acciaio con protezione IP65, che protegge i componenti interni da pioggia, polvere, nebbia salina e impatto meccanico-adatto per l'uso all'aperto (porti) e all'interno (acciaierie).

Rivestimento anti-corrosione: Tutte le parti metalliche sono rivestite con resina epossidica (spessore 80–100μm) o zincate a caldo-per resistere alla corrosione in acqua salata (porti) e polvere industriale (scali ferroviari minerari).

Staffa di montaggio regolabile: Una staffa flangiata o con perno che consente una regolazione di ±5 mm in direzione orizzontale/verticale, semplificando l'allineamento con il binario durante l'installazione.

4. Caratteristiche principali e vantaggi

La serie YJGQ si distingue per il design-incentrato sulla sicurezza e l'adattabilità specifica-ferroviaria, con vantaggi fondamentali:

4.1 1. Fail-Safe Spring-Design di bloccaggio

Il meccanismo di bloccaggio a molla-assicura che la pinza si attivi automaticamente in caso di guasto idraulico/di alimentazione, eliminando il rischio di spostamento del macchinario-una caratteristica di sicurezza fondamentale per gli ambienti non presidiati o con forte-vento.

4.2 2. Interblocco affidabile e compensazione della pressione

L'interblocco della corsa (ganascia aperta → corsa consentita) impedisce il movimento accidentale con la pinza impegnata, mentre la compensazione della pressione mantiene un gioco sicuro delle ganasce, riducendo l'usura e lo spreco di energia.

4.3 3. Ferroviario-Adattivo e versatile

La spaziatura regolabile delle ganasce e il design compatibile dei cuscinetti si adattano ai profili ferroviari standard (43–75 kg/m), rendendolo adatto a diversi macchinari montati su binari-senza modifiche personalizzate. Ciò riduce i tempi e i costi di installazione.

4.4 4. Manutenzione ridotta e lunga durata

I cuscinetti di attrito sostituibili e i componenti idraulici sigillati riducono al minimo la frequenza di manutenzione; la sostituzione del tampone richiede meno di 40 minuti con gli strumenti di base.

I materiali del cuneo e della ganascia (QT500, HRC 40–45) resistono all'usura, garantendo una durata di servizio maggiore o uguale a 8 anni in condizioni operative normali.

4.5 5. Resilienza- ambientale difficile

Funziona in modo affidabile a temperature estreme (da -25 gradi a 90 gradi) e in condizioni difficili (nebbia salina, polvere, sostanze chimiche leggere), rispettando gli standard ambientali industriali (ad esempio ISO 14001).

Gli elementi di fissaggio-resistenti alle vibrazioni (dadi di bloccaggio, rondelle elastiche) impediscono l'allentamento dei componenti durante lo spostamento del macchinario, migliorando la stabilità strutturale.

5. Applicazioni tipiche

La serie YJGQ è ampiamente utilizzata nei macchinari montati su rotaia-in tutti i settori che richiedono un bloccaggio sicuro della rotaia:

Macchinari portuali: gru a portale-montate su rotaie (RMG), gru a portale-gommate (RTG) con viaggio su rotaia e trasportatori di container-che proteggono dai venti tempestosi e trattengono durante il carico/scarico.

Attrezzature metallurgiche: Carri di trasferimento su rotaie per acciaierie (per siviere di acciaio fuso, bobine), sistemi di rotaie per altiforni-resistenti alle alte temperature e alla polvere garantendo allo stesso tempo un posizionamento stabile.

Manutenzione ferroviaria: Veicoli per l'ispezione dei binari, rettificatrici per rotaie e piattaforme per la manutenzione della metropolitana-bloccate su rotaie sopraelevate o curve durante i lavori di manutenzione.

Scali ferroviari industriali: Trasportatori ferroviari-per carichi pesanti per materiali minerari, cemento o componenti edili-che impediscono il movimento sulle rotaie del piazzale durante la movimentazione del carico.
