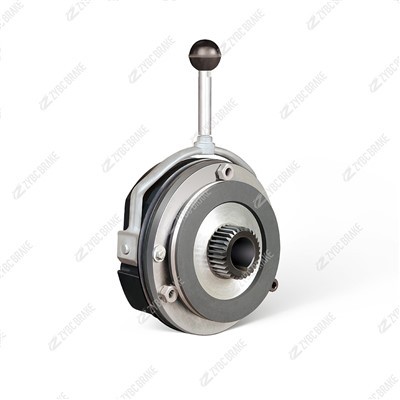

Freni a disco motore serie DJPZ-80
La manutenzione del freno a disco motore serie DJPZ-80 (un freno a disco elettromagnetico compatto e integrato nel motore comunemente utilizzato per servomotori, motori passo-passo e piccoli motori industriali) richiede controlli mirati per la sua struttura integrata, i componenti elettromagnetici e il sistema di attrito. Di seguito è riportato un...
Descrizione
Mantenere ilFreno a disco motore serie DJPZ-80(un freno a disco elettromagnetico compatto,-integrato comunemente utilizzato per servomotori, motori passo-passo e piccoli motori industriali) richiede controlli mirati per la sua struttura integrata, i componenti elettromagnetici e il sistema di attrito. Di seguito è riportato unguida alla manutenzione passo-passo-passoadattato alle sue caratteristiche di design:
1. Ispezione giornaliera (prima dell'avvio e dopo lo spegnimento)
Il DJPZ-80 è montato direttamente sull'estremità del motore, quindi i controlli giornalieri si concentrano sulla rapida verifica della connessione, dello stato di rilascio e delle condizioni della superficie (5–8 minuti per freno):
Verifiche meccaniche
Ispezionare ilbulloni della flangia di montaggio(tra freno e motore) per allentamento. Stringere immediatamente se allentato (utilizzare una chiave dinamometrica per soddisfare le specifiche di coppia della flangia del motore, in genere 15–25 N·m per i bulloni M6–M8).
Controlla ilpulsante/leva di sblocco manuale(piccolo, caricato a molla-per il rilascio di emergenza): premi per confermare il rilascio regolare e il ripristino automatico. Un inceppamento può indicare ruggine o detriti nel meccanismo di rilascio.
Pulisci ilsuperficie del disco del freno(integrato all'albero motore o al giunto) con un panno asciutto per rimuovere polvere, olio o trucioli metallici. La contaminazione dell'olio causerà una riduzione della forza frenante-utilizza uno sgrassatore non-corrosivo se necessario.
Controlli elettrici
Ispezionare ilconnettore del cavo di alimentazione(di solito una spina a 2-3 pin) per sfilacciamenti, ossidazioni o pin allentati. Assicurarsi che il connettore sia completamente inserito per evitare uno scarso contatto.
Verificare lo stato di rilascio del freno quando il motore è acceso: il freno deve disinnestarsi silenziosamente (senza stridore o ronzio). Se il motore non si avvia, il freno potrebbe non essere rilasciato correttamente.
2. Manutenzione periodica (intervalli fissi)
Regolare gli intervalli in base alla frequenza operativa (ridurre i cicli per applicazioni ad alto- servizio: ad esempio, funzionamento continuo o maggiore o uguale a 500 cicli/h).
| Ciclo di manutenzione | Compiti principali | Dettagli e standard |
|---|---|---|
| 2 settimane | Controllo dello spessore degli spazi e delle pastiglie | - Misurare lo spessore della pastiglia di attrito: sostituirlo se il materiale di attrito è inferiore o uguale a 1,5 mm (spessore originale: ~5–6 mm).- Controllare lo spazio di retrazione della pastiglia: assicurarsi che entrambi i lati siano uguali (0,2–0,4 mm). Regola tramite la vite di regolazione della distanza integrata-se irregolare (non stringere eccessivamente per evitare trascinamenti). |
| 1 mese | Lubrificazione e ri-serraggio degli elementi di fissaggio | - Lubrificare ilperni guida e punti cerniera(piccolo, nascosto nella pinza) con grasso a base di litio ad alta-temperatura e bassa-viscosità-(applicare uno strato sottile-sopra-il grasso attira la polvere).- Stringere nuovamente i bulloni della flangia di montaggio e le viti della pinza (controllare l'eventuale usura o corrosione della filettatura). |
| 3 mesi | Impianto elettrico e ispezione molle | - Prova ilresistenza di isolamento della bobina elettromagneticacon un megger: deve essere maggiore o uguale a 1 MΩ a temperatura ambiente (sostituire la bobina se inferiore, poiché una bassa resistenza indica un danno all'isolamento).- Ispezionare ilmolla frenante(interno, tramite oblò di ispezione pinza se disponibile) per fatica (nessuna deformazione o rottura). Testare la coppia frenante con un tester di coppia (assicurarsi che corrisponda alla coppia nominale del DJPZ-80: tipicamente 80 N·m).- Pulire lanucleo dell'elettromagnete(rimuovere polvere o ruggine con una spazzola morbida) per garantire un movimento regolare dell'armatura. |
| 6 mesi | Revisione completa | - Smontare la pinza (rimuovere il coperchio esterno) e pulire tutti i componenti interni (pistoni, aste guida) con un panno pulito.- Sostituire ilanelli di tenuta(piccoli O-ring nella pinza) per impedire l'ingresso di polvere o acqua (fondamentale per i design integrati del motore-per evitare danni al motore). - Controllare l'usura del disco del freno: rifinire la superficie se sono presenti graffi profondi (maggiori o uguali a 0,15 mm) o sostituire se l'eccentricità supera 0,08 mm (utilizzare un comparatore per misurare l'eccentricità). |
3. Linee guida per la sostituzione dei componenti chiave
Il design compatto del DJPZ-80 fa sì che la maggior parte dei componenti siano sostituibili senza rimuovere il freno dal motore (fondamentale per ridurre al minimo i tempi di fermo):
Cuscinetti di attrito (sostituzione più comune)
Segni da sostituire: Spessore inferiore o uguale a 1,5 mm, usura irregolare o fessurazione del materiale di attrito.
Passaggi di sostituzione:
Spegnere il motore e il freno. Utilizzare il pulsante di rilascio manuale per aprire la pinza.
Rimuovere le clip di fissaggio delle pastiglie (non è necessario smontare la pinza o il motore).
Installa nuovi cuscinetti non-in amianto (assicurati che corrispondano alle dimensioni del cuscinetto del DJPZ-80: in genere 40×30×5 mm).
Ripristinare i fermagli di fissaggio e regolare la distanza del cuscinetto su 0,2–0,4 mm (uguale su entrambi i lati). Testare le funzioni di rilascio e frenatura del freno.
Bobina elettromagnetica
Segni da sostituire: Resistenza di isolamento<1 MΩ, continuous buzzing, overheating, or failure to release.
Nota: sostituire con una bobina con la stessa tensione nominale (tipicamente CC 24 V/48 V per i freni motore-confermare le specifiche del modello). Assicurarsi che la bobina sia completamente inserita per evitare perdite magnetiche.
Disco freno
Segni da sostituire: Runout >0.08 mm, thickness reduction >20% dell'originale o crepe.
Nota: Il DJPZ-80 utilizza spesso un disco integrato con l'albero del motore o un giunto: sostituire l'intero gruppo giunto/disco se danneggiato (assicurarsi della compatibilità con il diametro dell'albero del motore).
4. Manutenzione per Condizioni Operative Particolari
Il DJPZ-80 viene spesso utilizzato in spazi ristretti o in ambienti difficili: regola la manutenzione per questi scenari:
Ambienti-con elevata polvere (macchine CNC, robotica)
Installa uncopertura antipolveresopra la pinza del freno (adattata su misura per i design integrati del motore-) per impedire l'ingresso di polvere.
Aumentare la frequenza di pulizia giornaliera (pulire la superficie del disco e della pinza una volta per turno).
Ridurre il ciclo di lubrificazione da 1 mese a 2 settimane.
Ambienti-ad alta temperatura (forni industriali, fonderie)
Utilizzocuscinetti di attrito per alte-temperature(a base di metallo-) e sostituire la bobina con un grado di isolamento di Classe F (resiste a temperature fino a 155 gradi).
Controllare settimanalmente la deformazione termica del disco (test di concentricità).
Ambienti esterni/corrosivi (macchine agricole, attrezzature marine)
Utilizzare componenti trattati anti-corrosione (bulloni in acciaio inossidabile, pinza zincata).
Applicare ogni mese olio anti-ruggine sulla superficie del disco.
Ispezionare i connettori elettrici per verificare la corrosione ogni due settimane (sostituire immediatamente i connettori ossidati).
5. Guasti comuni e soluzioni di manutenzione
| Colpa | Possibile causa | Soluzione di manutenzione |
|---|---|---|
| Forza frenante debole | Contaminazione di olio su pastiglie/disco, pastiglie usurate o spazio irregolare | Pulire le pastiglie/disco con sgrassatore; sostituire le pastiglie usurate; regolare la distanza su 0,2–0,4 mm (lati uguali). |
| Resistenza al freno (il motore si surriscalda) | Perni guida bloccati, spazio irregolare o mancato rilascio della bobina | Lubrificare i perni di guida; ri-regolare lo spazio; bobina di prova (sostituire se difettosa). |
| L'elettromagnete ronza | Nucleo allentato, bobina danneggiata o bassa tensione | Stringere gli elementi di fissaggio principali; testare l'isolamento della bobina; controllare l'alimentazione CC (assicurarsi che la tensione sia entro ±5% del valore nominale). |
| Errore di rilascio manuale | Meccanismo di rilascio arrugginito o pinza inceppata | Lubrificare il pulsante/leva di sblocco; smontare e pulire la pinza. |
6. Verifica post-manutenzione
Dopo qualsiasi manutenzione o sostituzione, eseguire questi test per confermare la compatibilità con il motore:
Test di rilascio all'accensione-: Il freno dovrebbe sbloccarsi completamente entro 0,3 s. Avviare il motore e verificare che non ci sia contatto tra le pastiglie e il disco (ascoltare il rumore stridente).
Test di frenata-spegnimento: Arrestare il motore e verificare che il freno blocchi immediatamente il disco (nessun slittamento). Verificare che il motore si arresti entro il tempo specificato.
Prova di funzionamento continuo: Far funzionare il motore al 50% del carico per 30 minuti. Controllare la temperatura della superficie del freno (inferiore o uguale a 70 gradi) e verificare che non vi siano rumori anomali o calo di coppia.
